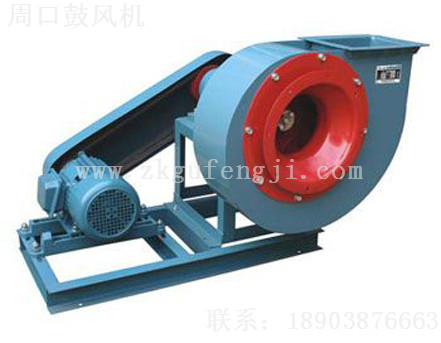

風機主要由葉輪、機殼、進風口、傳動組等組成。
1.葉輪---有16片也有32片的，前向彎曲型，葉片、輪蓋、輪盤全部16Mn制造，且途耐磨層，葉輪無葉擴壓器，外緣最高周速140m/s，葉輪成形后，經靜、動平衡校正，故運轉平穩。
2.機殼---由兩部分組成，拆開后可向上吊出轉子，便于檢修。蝸殼板部分采用16Mn,提高耐磨性，其余部分用普通鋼板焊接成蝸形殼整體。
3.進風口--做成收斂式流線型的整體結構，用螺栓固定在機殼入口側。
4.傳動組--有主軸、軸承箱、皮帶輪等組成。主軸由優質鋼制成，制成箱整體結構。采用滾動制成，滾動制成用制成潤滑脂潤滑。
特點
1.在性能方面完全能夠代替原來的老型風機，并且其最高效率達到81.2％，能大量節省電力。
2.對原來的材料（輪蓋、輪盤、葉片）均采用了16Mn鋼板，增加了耐磨涂層，延長了使用壽命。
3.傳動部件（主軸除外）與老產品通用，基礎尺寸保持與老產品一致（出風口0度除外）。
4.由于新風機的全壓系數較大，所以其原來直徑較小，圓周速度也小，因而提高了風機的工作穩定性。
|
機號 NO |
轉速 r/min |
流量 m3/h |
全壓 Pa |
電動機 |
|
|
型號 |
功率KW |
||||
|
11.2 |
1450 |
11719 |
4535 |
Y200L-4 |
30 |
|
Y225S-4 |
37 |
||||
|
12.5 |
1450 |
16292 |
5649 |
Y225M-4 |
45 |
|
Y250M-4 |
55 |
||||
|
Y280S-4 |
75 |
||||
|
14 |
1450 |
22889 |
7086 |
Y280M-4 |
90 |
|
Y315S-4 |
110 |
||||
|
15 |
1450 |
28153 |
8134 |
Y315S-4 |
110 |
|
135 |
|||||
|
155 |
|||||
|
16 |
1450 |
34167 |
9255 |
|
155 |
|
180 |
|||||
|
225 |
|||||
|
17 |
1450 |
40982 |
10448 |
Y355-4 |
220 |
|
250 |
|||||
|
280 |
|||||
|
18 |
1450 |
48648 |
11713 |
Y355-4 |
280 |
|
315 |
|||||
|
Y400-4（6KV） |
355 |
||||
|
400 |
|||||
|
19 |
1450 |
57215 |
13051 |
Y400-4（6KV） |
400 |
|
450 |
|||||
|
500 |
|||||
|
20 |
1450 |
66733 |
14461 |
Y400-4 |
450 |
|
500 |
|||||
|
560 |
|||||
|
630 |
|||||
|
21 |
1450 |
77252 |
15967 |
Y450-4 |
630 |
|
（6KV） |
710 |
||||
|
900 |
|||||
