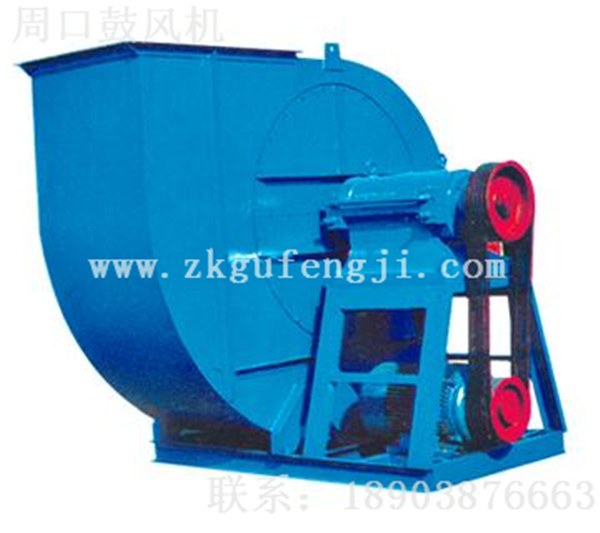

GY4-73型鍋爐風機
生產廠家：河南省鴻基鼓風機有限公司
累計銷量：35臺
產品規格：
銷售類型：廠家直銷
瀏覽次數：11884次
商品信息
GY4-73型鍋爐風機 - 風機用途
G4-73型鍋爐通風機與Y4-73型鍋爐引風機適用于火力發電廠中2～670T/h蒸氣鍋爐的通、引風機系統。沒有特殊要求情況下，G4-73亦可用于礦井通風及一般通風。通風機輸送的介質為空氣，最高溫度不得超過80°C；引風機輸送的介質為煙氣，最高溫度不得超過250°C。在引風機前，必須加裝除塵裝置，以盡可能減少進入風機中煙氣的含塵量。根據一般電廠使用情況除塵效率不得低于85%。
GY4-73型鍋爐風機 - 風機型式
1、其中G、Y分別表示鍋爐通風機與鍋爐引風機。
2、風機的出負口位置，以機殼的出風口角度表示。
3、通風機與引風機制成單吸入、各有№8～28共12個機號。
4、從電機一端正視，葉輪順時針旋轉稱為右旋風機，以“右”表示；葉輪逆時針旋轉稱為左旋風機，以“左”表示。
5、風機傳動方式為D式，均采用彈性聯軸器傳動。
GY4-73型鍋爐風機 - 結構特點
風機主要由葉輪、機殼、進風口、調節站及傳動部分組成。
1、葉輪---由12片后傾機翼斜切型葉片焊接于弧錐形前盤與平板形后盤中間。由于采用了機翼型葉片，保證了風機高效率、低噪聲、高強度。葉輪經靜、動平衡校正，故運轉平穩。同一機號的通、引風機葉輪結構相同。
2、機殼---用普通鋼板焊接而成的蝸形體。單吸入風機的機殼作成三種不同形式：№8～12機殼作成整體結構，不能拆開。№14～16機殼作成兩開式。№18～28機殼作成三開式。對引風機、蝸形板作了適當加厚以防磨損。
3、進風口--收斂、流線型進風口制成整體結構，用螺栓固定于風機入口側。
4、調節門--用以調節風機流量的裝置，軸向安裝在進風口前面。調節范圍由0°（全開）到90°（全閉）。調節門的搬把位置，從進風口方向看在右側，右旋風朵搬把由下往上推是由全閉到全開方向；左旋風機搬把由上往下拉是由全閉到全開方向。
5、傳動組--傳動部分的主軸由優質鋼制成，本風機均采用滾動軸承。軸承箱有兩種形式：№8～16用整體的筒式軸承箱；№18～28用二個獨立的枕式軸承箱。軸承箱上裝有溫度計和油位批示器（僅引風機）。潤滑油采用30號機械油，油量按油位標志實施，№8-16整體筒式軸承箱如何采用干油時，在軸承箱內滾珠一側應加擋油板，其固定槽互通情予已制。引風機備有水冷卻裝置，因此，須加裝輸水管。耗水量隨氣溫不同而異，一般按0.5～1m3/h考慮。
GY4-73型鍋爐風機 - 性能參數
|
G4-73型鍋爐離心引風機性能參數表
|
|
機號
|
轉速r/min
|
流 量m3/h
|
全壓Pa
|
電機型號
|
功率KW
|
|
8D
|
1450
|
16900-31500
|
1461-2069
|
Y180M-4
|
18.5
|
|
9D
|
1450
|
24000-32900
|
2471-2618
|
Y200L-4
|
30
|
|
9D
|
1450
|
35900-44800
|
1853-2432
|
Y225S-4
|
37
|
|
9D
|
960
|
15900-29700
|
814-1147
|
Y160L-6
|
11
|
|
10D
|
1450
|
33100-61600
|
2295-3236
|
Y250M-4
|
55
|
|
10D
|
960
|
21800-29900
|
1373-1422
|
Y180L-6
|
15
|
|
10D
|
960
|
32600-40700
|
1010-1324
|
Y200L1-6
|
18.5
|
|
10D
|
730
|
16600-31000
|
579-824
|
Y180L-8
|
11
|
|
11D
|
1450
|
43900-49300
|
3922
|
Y280S-4
|
75
|
|
11D
|
1450
|
54700-81800
|
2775-3873
|
Y280M-4
|
90
|
|
11D
|
960
|
29100-32700
|
1716
|
Y200L2-6
|
22
|
|
11D
|
960
|
36100-54200
|
1216-1696
|
Y225M-6
|
30
|
|
11D
|
730
|
22200-41300
|
706-990
|
Y180L-8
|
11
|
|
12D
|
1450
|
57200-107000
|
3295-4658
|
Y315M1-4
|
132
|
|
12D
|
960
|
37800-56400
|
1893-2040
|
Y250M-4
|
37
|
|
12D
|
960
|
61000-70300
|
1441-1765
|
Y280S-6
|
45
|
|
12D
|
730
|
28700-35800
|
1167-1177
|
Y200L-8
|
15
|
|
12D
|
730
|
39400-53500
|
834-1137
|
Y225S-8
|
18.5
|
|
14D
|
1450
|
90500-169000
|
4511-6364
|
Y355M-4
|
315
|
|
14D
|
960
|
60000-74600
|
2755-2785
|
Y315S-6
|
75
|
|
14D
|
960
|
82000-113000
|
1971-2687
|
Y315M1-6
|
90
|
|
14D
|
730
|
45500-68000
|
1500-1608
|
Y280S-8
|
37
|
|
14D
|
730
|
73500-84800
|
1137-1402
|
Y280M-8
|
45
|
|
16D
|
960
|
90000-101000
|
3628
|
Y315M1-6
|
132
|
|
16D
|
960
|
112000-168000
|
2648-3609
|
Y315M2-6
|
160
|
|
16D
|
730
|
68200-127000
|
1491-2098
|
Y315M1-8
|
75
|
|
16D
|
580
|
54200-101000
|
941-1324
|
Y315S-10
|
45
|
|
機號
|
轉速r/min
|
流 量m3/h
|
全 壓Pa
|
電機型號
|
功率KW
|
|
8D
|
1450
|
16900-21100
|
1265-1285
|
Y160M-4
|
11
|
|
8D
|
1450
|
23200-31500
|
912-1236
|
Y160L-4
|
15
|
|
9D
|
1450
|
24000-44800
|
1147-1618
|
Y180L-4
|
22
|
|
9D
|
960
|
15900-17900
|
706
|
Y132M2-6
|
5.5
|
|
9D
|
960
|
19800-29700
|
500-706
|
Y160M-6
|
7.5
|
|
10D
|
1450
|
33100-49400
|
1863-2010
|
Y225S-4
|
37
|
|
10D
|
1450
|
53500-61600
|
1422-1745
|
Y225M-4
|
45
|
|
10D
|
960
|
21800-40700
|
628-883
|
Y160L-6
|
11
|
|
10D
|
730
|
16600-18700
|
510
|
Y160M1-8
|
4
|
|
10D
|
730
|
20800-31000
|
363-500
|
Y160M2-8
|
5.5
|
|
11D
|
1450
|
43900-54700
|
2402-2432
|
T250M-4
|
55
|
|
11D
|
1450
|
60100-81800
|
1716-2344
|
Y280S-4
|
75
|
|
11D
|
960
|
29100-54200
|
745-1049
|
Y200L1-6
|
18.5
|
|
11D
|
730
|
22200-33100
|
579-618
|
Y160L-8
|
7.5
|
|
11D
|
730
|
35800-41300
|
431-530
|
Y180L-8
|
11
|
|
12D
|
1450
|
57200-85400
|
2687-2883
|
Y280M-4
|
90
|
|
12D
|
1450
|
92500-107000
|
2040-2510
|
Y315S-4
|
110
|
|
12D
|
960
|
37800-42400
|
1265
|
Y200L2-6
|
22
|
|
12D
|
960
|
47000-70300
|
892-1245
|
Y225M-6
|
30
|
|
12D
|
730
|
28700-35800
|
726-735
|
Y180L-8
|
11
|
|
12D
|
730
|
39400-53500
|
520-706
|
Y200L-8
|
15
|
|
14D
|
1450
|
90500-169000
|
2795-3942
|
Y315M1-4
|
200
|
|
14D
|
960
|
60000-82000
|
1667-1726
|
Y280M-6
|
55
|
|
14D
|
960
|
89500-113000
|
1226-1598
|
Y315S-6
|
75
|
|
14D
|
730
|
45500-51700
|
1000
|
Y225M-8
|
22
|
|
14D
|
730
|
56700-84800
|
706-990
|
Y250M-8
|
30
|
|
16D
|
960
|
90000-134000
|
2098-2255
|
Y315M2-6
|
110
|
|
16D
|
960
|
145000-168000
|
1598-1961
|
Y315M3-6
|
132
|
|
16D
|
770
|
68200-85000
|
1285-1304
|
Y280M-8
|
45
|
|
16D
|
770
|
93500-127000
|
922-1255
|
Y315S-8
|
55
|
|
16D
|
580
|
54200-101000
|
588-824
|
Y315S-10
|
45
|

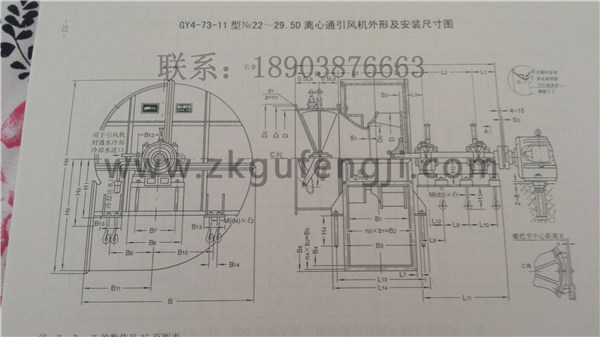

GY4-73型鍋爐風機 - 安裝尺寸圖
